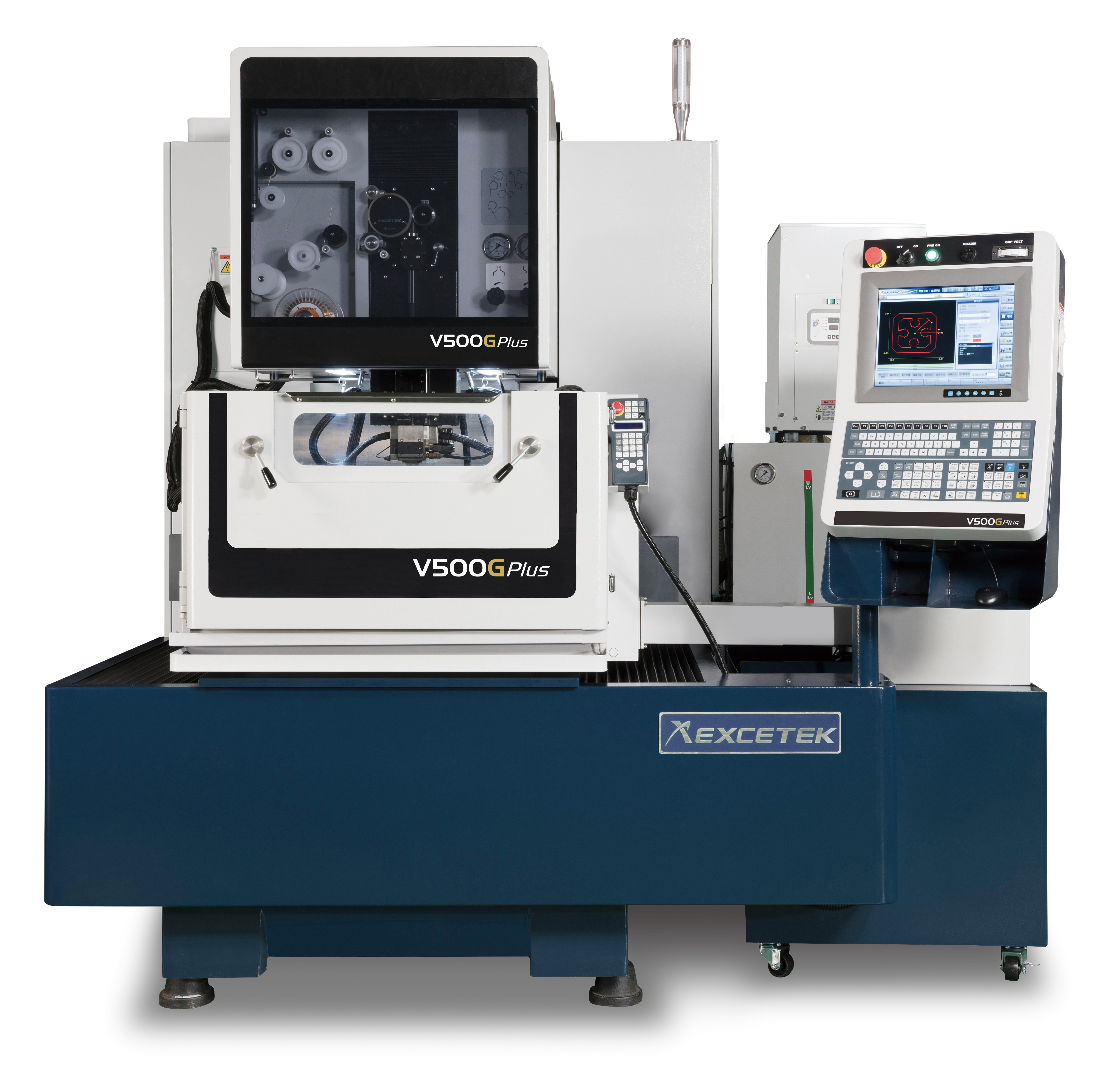

V500 GPlus
NOTE: IMPIANTO PER ELETTROEROSIONE A FILO DI ALTA PRECISIONE. DISPONIBILE ANCHE NELLA VERSIONE CON MICROFINITURA E CON PORTA ANTERIORE A SCOMPARSA MOTORIZZATA.
Caratteristiche
| Macchina | EXCETEK V500G | u.m. |
| Dimensioni massime del pezzo | 850 x 600 | mm |
| Altezza massima del pezzo (lavorazione in immersione) | 250 | mm |
| Peso massimo del pezzo | 600 | Kg |
| Corse assi X e Y | 500 x 300 | mm |
| Corse assi U e V | 120 x 120 | mm |
| Corsa asse Z | 260 | mm |
| Diametro filo ammissibile | 0,1-0,3 | mm |
| Sistema di lettura | Righe ottiche (X e Y) Encoder (U,V,Z) | |
| Motori | AC sui 5 assi | |
| Conicita’ massima | 30 | ° |
| Peso impianto | 3300 | Kg |
| Dimensioni impianto | 2.215 x 2.455 x 2.205 | mm |
| Impianto di filtraggio | ||
| Capacita’ | 750 | Lt |
| Sistema di controllo conducibilità | Automatico | |
| Capacità resine | 10 | Lt |
| Controllo temperatura | Automatico | |
| Sistema di refrigerazione dielettrico | Frigorifero | |
| Generatore | ||
| Circuiti di potenza | Mosfet C.A. | |
| Rugosità minima | 0,3 ra (V500G m 0,15ra) | micron |
| Velocità di taglio | 250 (filo ottone dia 0,25) | mm2/min |
| Infilamento automatico | Standard | |
| Alimentazione | 400 trifase | V |
| Controllo Numerico | ||
| Hardware | PC industriale | |
| Memoria | SSD 512 Mb/ 1Gb | |
| Schermo | LCD a colori, 15” TOUCH SCREEN | |
| Inserimento dati | Tastiera, RS 232, Floppy,USB, LAN | |
| Sistema di posizionamento | Anello chiuso, servoassistito | |
| Numero di assi controllati | 5 (X,Y,U,V,Z) (EVENTUALE 6° ASSE OPZIONALE) | |
| Minimo incremento programmabile | 0,0001 | mm |
