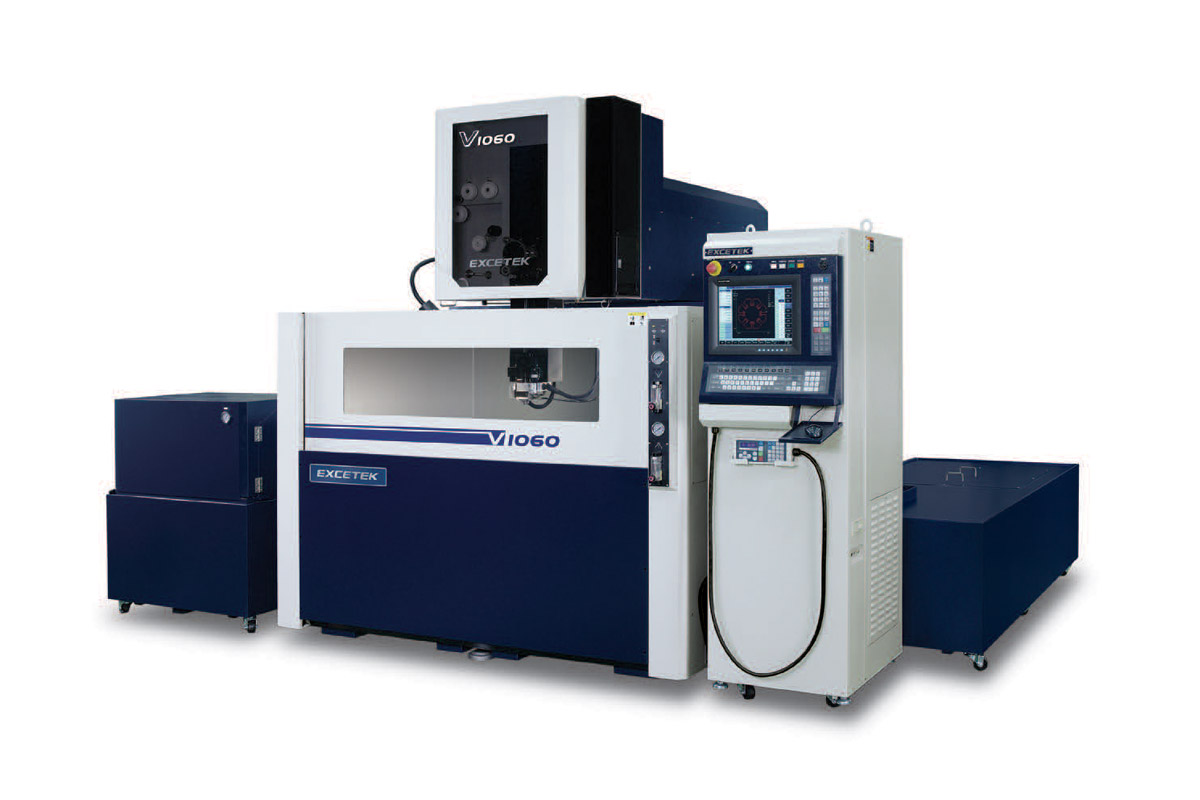

V1060 GPlus
La piccola delle grandi EXCETEK.
Elettroerosione a filo precisa, robusta, di notevoli dimensioni. La più piccola della serie a banco fisso.
Caratteristiche
| Macchina | EXCETEK V1060 | u.m. |
| Dimensioni massime del pezzo | 1500 x 1000 | mm |
| Altezza massima del pezzo (lavorazione in immersione) | 345 ( 495 MM OPZIONE) | mm |
| Peso massimo del pezzo | 3000 | Kg |
| Corse assi X e Y | 1000 x 600 | mm |
| Corse assi U e V | 160 X 160 ( 260 x 260 OPZIONE) | mm |
| Corsa asse Z | 350 (500 MM OPZIONE) | mm |
| Diametro filo ammissibile | 0,2-0,33 | mm |
| Sistema di lettura | Righe ottiche (X e Y) Encoder (U,V,Z) | |
| Motori | AC sui 5 assi | |
| Conicita’ massima | 30 | ° |
| Peso impianto | 8000 | Kg |
| Dimensioni impianto | 4.210 x 3.265 x 2.310 (z350) | mm |
| Impianto di filtraggio | ||
| Capacita’ | 1800 (2500 Z 500) | Lt |
| Sistema di controllo conducibilità | Automatico | |
| Capacità resine | 30 | Lt |
| Controllo temperatura | Automatico | |
| Sistema di refrigerazione dielettrico | Frigorifero | |
| Generatore | ||
| Circuiti di potenza | Mosfet C.A. | |
| Rugosità minima | 0,3 ra | micron |
| Velocità di taglio | 360 (filo ottone dia 0,3) | mm2/min |
| Infilamento automatico | Standard | |
| Alimentazione | 400 trifase | V |
| Controllo Numerico | ||
| Hardware | PC industriale | |
| Memoria | SSD 512 Mb/ 1Gb | |
| Schermo | LCD a colori, 15” TOUCH SCREEN | |
| Inserimento dati | Tastiera, RS 232,USB, LAN | |
| Sistema di posizionamento | Anello chiuso, servoassistito | |
| Numero di assi controllati | 5 (X,Y,U,V,Z) (EVENTUALE 6° ASSE OPZIONALE) | |
| Minimo incremento programmabile | 0,0001 | mm |
Accessori & Opzioni
Dati attualmente non diosponibili
