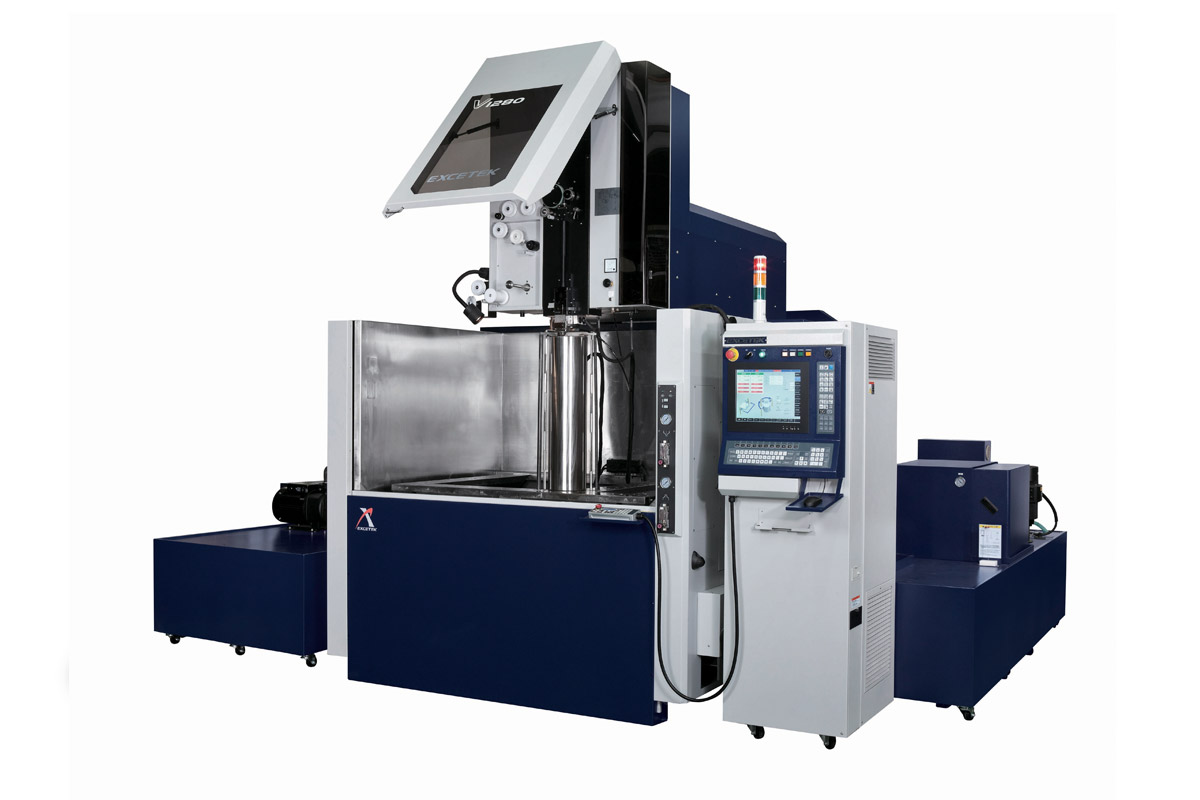

V1280 GPlus
L’eccellenza in dimensioni e prestazioni.
Elettroerosione a filo di eccezionali dimensioni. Precisa, robusta, assicura prestazioni eccellenti anche su pezzi di notevoli dimensioni. La sua struttura a banco fisso sovradimensionata, la rende stabile e in grado di garantire ottime precisioni anche su notevoli interassi.
Caratteristiche
| Macchina | EXCETEK V1280 | u.m. |
| Dimensioni massime del pezzo | 1650 x 1200 | mm |
| Altezza massima del pezzo (lavorazione in immersione) | 495 ( OPZIONE 595/795) | mm |
| Peso massimo del pezzo | 4000 | Kg |
| Corse assi X e Y | 1200 x 800 | mm |
| Corse assi U e V | 260 x 260 | mm |
| Corsa asse Z | 500 (OPZIONE 600 / 800) | mm |
| Diametro filo ammissibile | 0,2-0,33 | mm |
| Sistema di lettura | Righe ottiche (X e Y) Encoder (U,V,Z) | |
| Motori | AC sui 5 assi | |
| Conicita’ massima | 30 | ° |
| Peso impianto | 10600 (Z500) | Kg |
| Dimensioni impianto | 4.400 x 3.725 x 2.705 (Z500) | mm |
| Impianto di filtraggio | ||
| Capacita’ | 3000 / 3300 / 4000 | Lt |
| Sistema di controllo conducibilità | Automatico | |
| Capacità resine | 30 | Lt |
| Controllo temperatura | Automatico | |
| Sistema di refrigerazione dielettrico | Frigorifero | |
| Generatore | ||
| Circuiti di potenza | Mosfet C.A. | |
| Rugosità minima | 0,3 ra | micron |
| Velocità di taglio | 360 (filo ottone dia 0,3) | mm2/min |
| Infilamento automatico | Standard | |
| Alimentazione | 400 trifase | V |
| Controllo Numerico | ||
| Hardware | PC industriale | |
| Memoria | SSD 512 Mb/ 1Gb | |
| Schermo | LCD a colori, 15” TOUCH SCREEN | |
| Inserimento dati | Tastiera, RS 232, Floppy,USB, LAN | |
| Sistema di posizionamento | Anello chiuso, servoassistito | |
| Numero di assi controllati | 5 (X,Y,U,V,Z) (EVENTUALE 6° ASSE OPZIONALE) | |
| Minimo incremento programmabile | 0,0001 | mm |
Accessori & Opzioni
Dati non disponibili
